Eterspan

Eterspan Onderdak Cedral leien Sous-toiture ardoises
Eterspan

Eterspan platen zijn vezelcementplaten die vooral als draagplaten voor een plat dak toegepast worden in woning- en utiliteitsbouw. De platen zijn onbrandbaar, rotvrij en vochtbestendig.

Met Eterspan krijg je 10 jaar garantie op de fysieke eigenschappen.

Specificaties

Specificaties

Afmetingen

Dikte Lengte ongekantrecht Breedte ongekantrecht Gewicht
mm mm mm kg/m²
10 2500 1250 10,35
12 2500 1250 12,42
16 2500 1250 16,56
18 2500 1250 18,63

Toleranties

  • Nominale dikte: ± 10%
  • Nominale lengte en breedtes: ± 5 mm
  • Nominale massa: ± 10%

Technische eigenschappen

  Dikte ≤ 16 mm Dikte ≤ 18/22 mm
Densiteit 950 kg/m² 940 kg/m²
Materiaal Vezelcement Vezelcement
Brandreactie (EN 13501-1) Onbrandbaar klasse A1 Onbrandbaar klasse A1
Warmtegeleidingscoefficient λD 0.17 W/mK 0.17 W/mK
Waterdampdiffusieweerstand (µ) 10 10
Thermische uitzettingscoëfficiënt α 11*10-6 m/mK 11*10-6 m/mK

Plaatsing

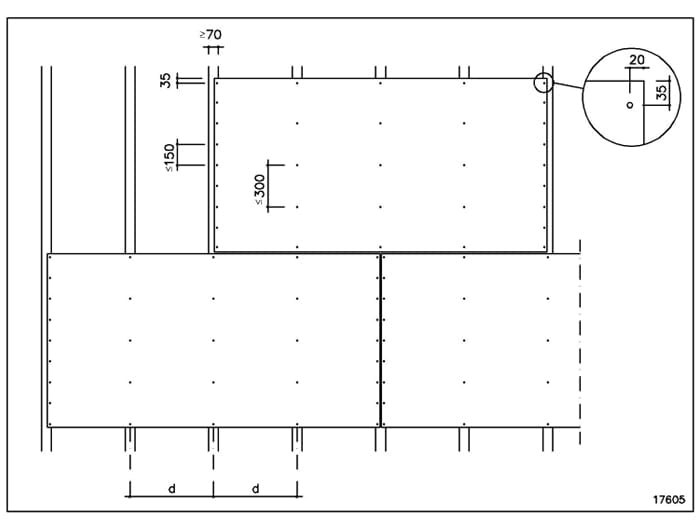

Deze toepassingsrichtlijnen zijn specifiek bedoeld voor het gebruik van Eterspan bouwplaten als steunplaat voor dakbedekking in de opbouw van daken. De volgende diktes van Eterspan komen hier in aanmerking: 18 mm. De platen worden bevestigd volgens onderstaande tekeningen.


  • de minimale helling van het dak bedraagt 2% om stagnerend water te vermijden
  • de platen worden geplaatst in in halfverband en de voegen tussen platen moeten steeds samenvallen met de steunbalken
  • elke plaat rust op ten minste 3 steunbalken


  • tussen de platen worden uitzettingsvoegen voorzien
  • als bevestigingsmiddel kan men gebruik maken van schroeven met verzonken kop of nagels met platte kop uit corrosiewerend staal (roestvrij, verzinkt)

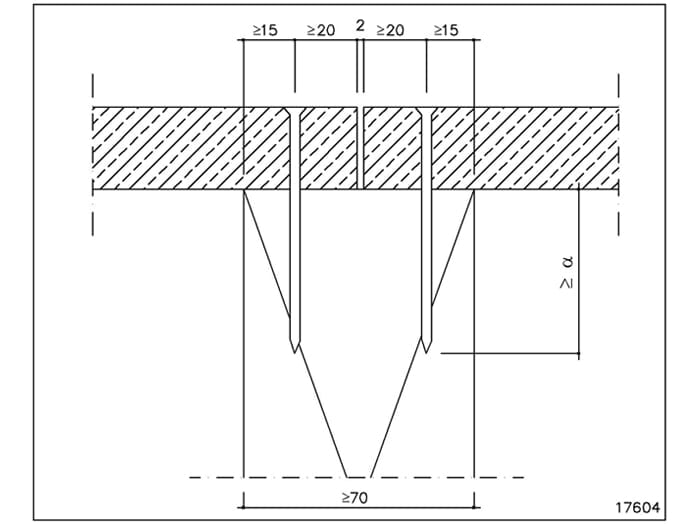

  • de indringdiepte van de schroef of nagel (a) bedraagt minimum tweemaal de plaatdikte



In onderstaande tabel wordt de maximale verdeelde belasting weergegeven per enkelvoudige en tweevoudige overspanning, gerekend met een veiligheidsfactor 3 en een maximale doorbuiging van l/300, inclusief eigen gewicht.

Maximale belasting (kg/m2) per overspanning (veiligheidsfactor = 3, doorbuiging < l/300) inclusief eigen gewicht
Dikte
Overspanning
600
500
400
mm

mm
mm
mm
18
enkelvoudig
-
241
480

tweevoudig
-
366
579

Transport

Transport

De platen worden verpakt op paletten. Het transport dient te gebeuren onder een dekzeil. De platen moeten horizontaal worden gestapeld op een vlakke ondergrond. De platen moeten steeds voldoende worden ondersteund zodat ze niet doorbuigen. De platen moeten worden gestapeld in een droge geventileerde ruimte. Indien de platen buiten worden opgeslagen, moeten ze steeds worden afgeschermd van regen met behulp van een dekzeil of kunststoffolie. Indien de platen toch nat worden in de verpakking, moet alle verpakking worden verwijderd en moeten de platen eventueel worden drooggewreven en zodanig worden opgesteld dat ze kunnen drogen. Het wordt aanbevolen de platen in de ruimte van aanwending te laten acclimatiseren vooraleer ze worden bevestigd. Een plaat dient door twee personen van de stapel te worden getild en dient vervolgens verticaal te worden gedragen. Folie moet steeds tussen gestapelde platen blijven om verfschade te vermijden.
